U proizvodnim radionicama sa zapaljivim i eksplozivnim hlapljivim plinovima kao što su one u kemijskoj, farmaceutskoj industriji, industriji litijskih baterija, tinti i premaza, obični rashladnici vode nose ozbiljne potencijalne opasnosti po sigurnost. Vodeno hlađeni rashladni uređaji otporni na eksploziju posebna su rashladna oprema dizajnirana posebno za opasne radne uvjete.
Motori i električne upravljačke kutije običnih vodeno hlađenih rashladnih uređaja zadovoljavaju samo osnovne standarde otpornosti na prašinu i vodu. Električne iskre koje se generiraju tijekom pokretanja opreme, gašenja ili kvarova u kratkom spoju mogu lako zapaliti zapaljive pare poput acetona, alkohola i elektrolita u radionicama. Nasuprot tome, sve električne komponente pod naponom vodeno hlađenih rashladnih uređaja otpornih na eksploziju podvrgavaju se izmjenama vatrootpornog brtvljenja.

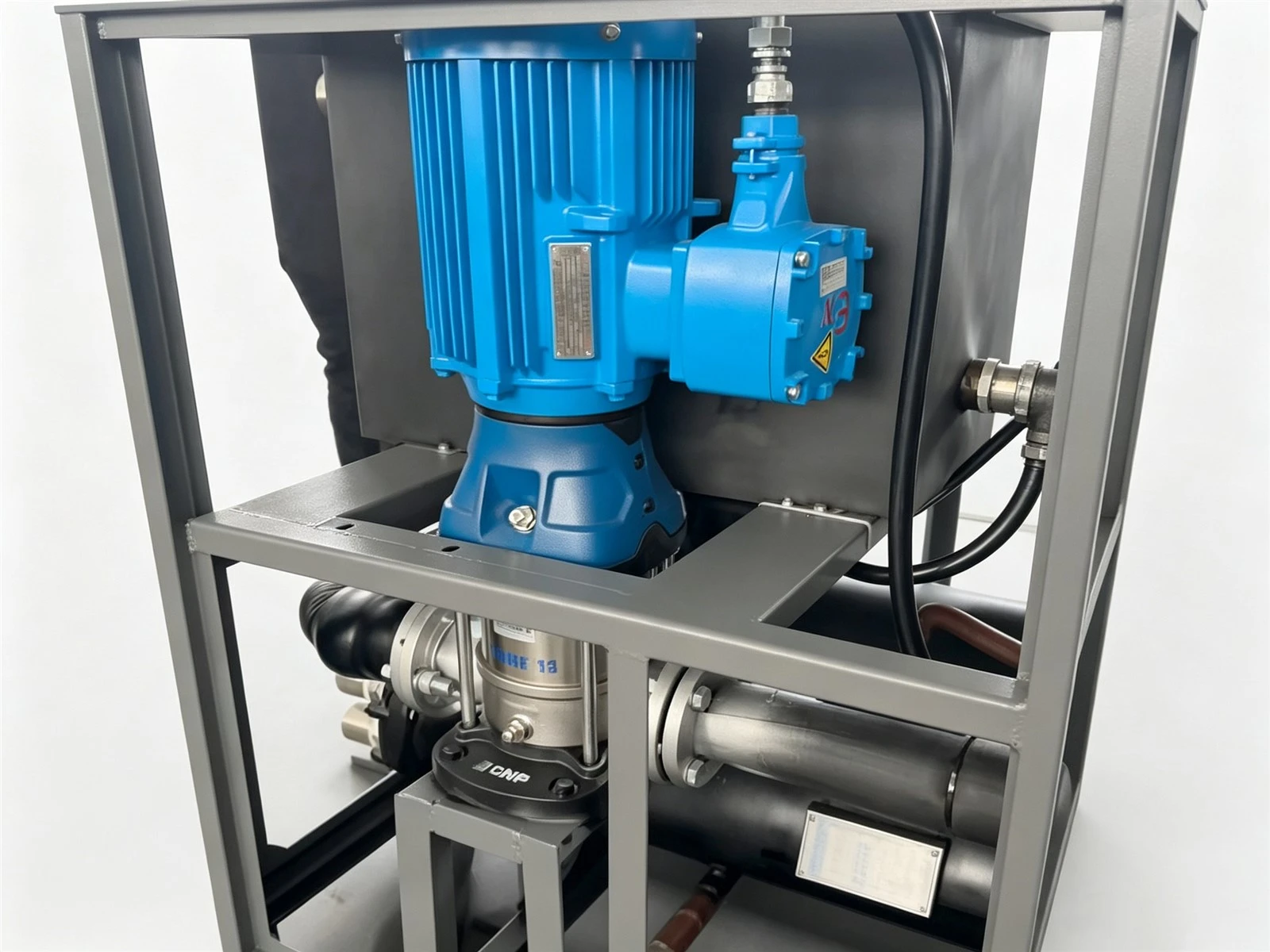

Motor pumpe otporan na eksploziju
Cirkulacijska pumpa vode i pumpa ulja za podmazivanje opreme opremljene su zadebljanim vatrootpornim plavim motorima otpornim na eksploziju. Školjka se podvrgava preciznom brtvljenju i brušenju, što može spriječiti curenje iskri i visokih temperatura koje se stvaraju iznutra. Brtvene spojnice otporne na eksploziju ugrađene su na izlazima kabela motora i uljnih pumpi kako bi se spriječilo prodiranje zapaljivih plinova u motore duž kabela. Iako je hidraulička struktura donje cirkulacijske crpke identična onoj običnih pumpi za vodu, njen pogonski motor također mora biti otporan na eksploziju kako bi se uklonili izvori paljenja na izvoru struje.

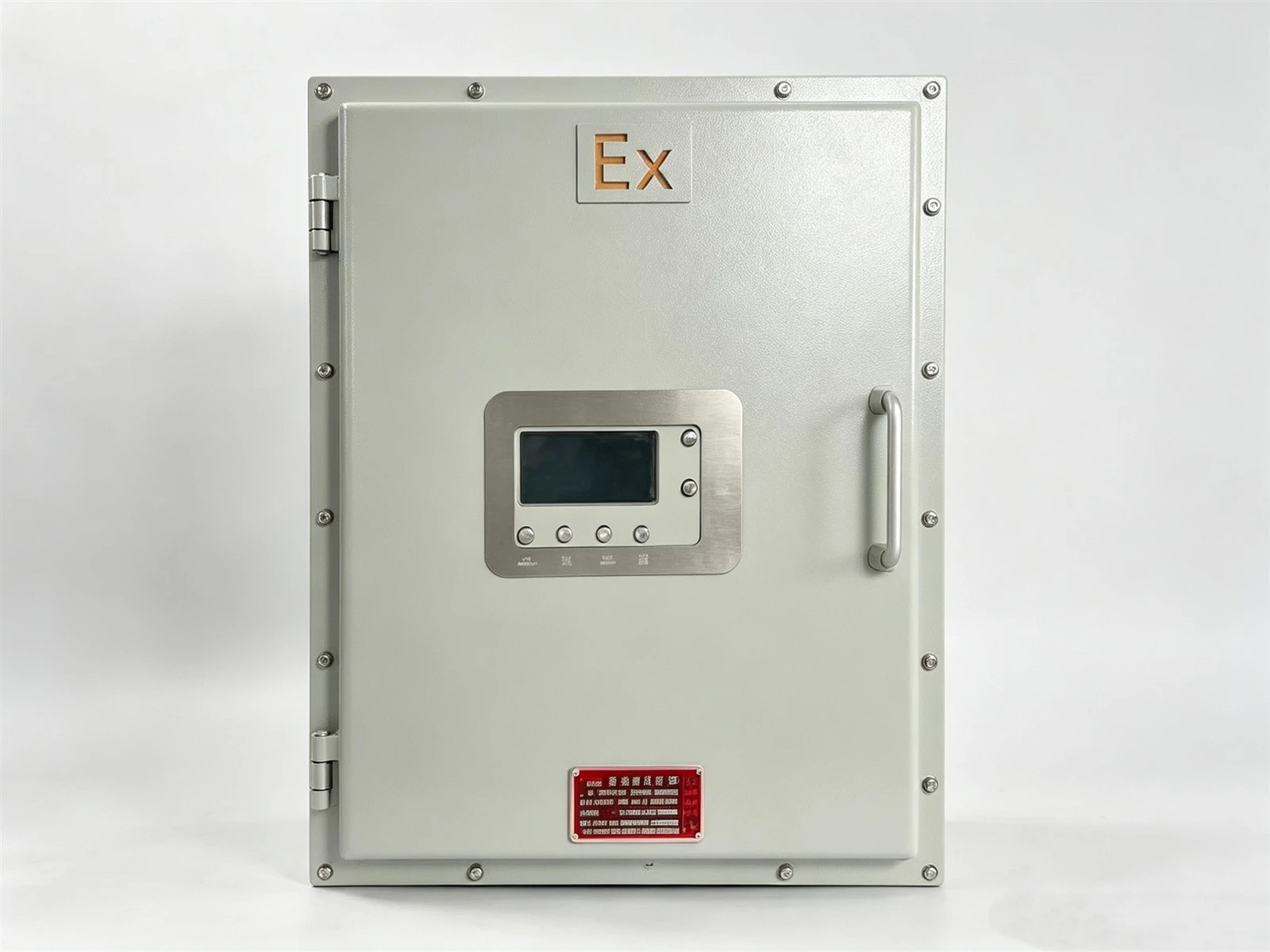

Ex električni upravljački ormarić otporan na eksploziju
Ormarić je označen jasnom oznakom "Ex" protueksplozivne zaštite i služi kao središnja upravljačka jedinica kompletne opreme. Izrađen je od zadebljanih čeličnih ploča, a spojna površina vrata ormarića funkcionira kao vatrootporna brtvena površina. Čak i ako kratki spojevi uzrokuju iskre iz kontaktora ili ožičenja unutar ormarića, udarni valovi i električni lukovi bit će sadržani unutar kućišta ormarića. Zaslon osjetljiv na dodir i tipke za upravljanje imaju dvoslojnu zabrtvljenu zaštitu od eksplozije, a kabelske uvodnice otporne na eksploziju ugrađene su na ulazne i izlazne otvore kabela. Formalna natpisna pločica s kvalifikacijom otpornosti na eksploziju pričvršćena je na ormarić, dok obični električni upravljački ormarići za rashladne uređaje za vodu nemaju strukturu otpornu na eksploziju niti certifikate sukladnosti. Svi unutarnji prekidači strujnog kruga, releji i moduli za kontrolu temperature namjenske su komponente otporne na eksploziju.

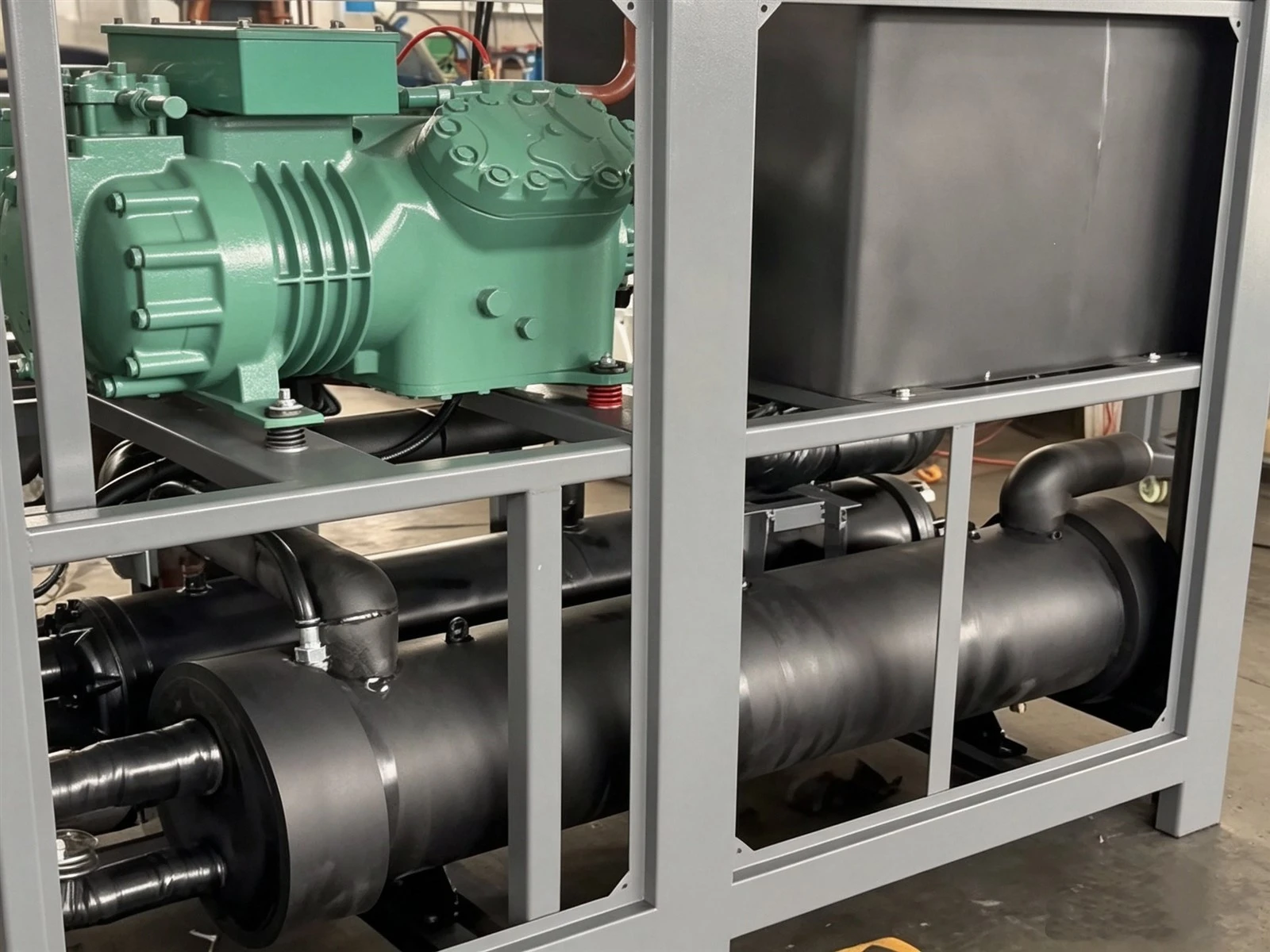

Nadogradnja temeljnih komponenti glavne jedinice za hlađenje zaštićena od eksplozije
Jedinica ima cijevni kondenzator namijenjen vodenom hlađenju i poluhermetički klipni kompresor. Njegovo načelo izmjene topline dosljedno je načelu običnih vodeno hlađenih jedinica, no prilagodba otporna na eksploziju implementirana je za osnovne komponente:
Kompresor je opremljen nezavisnom komorom za ožičenje otpornom na eksploziju za izolaciju električnih lukova koji nastaju kada je motor pod naponom; sve sonde za nadzor temperature i tlaka zamijenjene su odašiljačima otpornim na eksploziju, a zavojnice elektromagnetskog ventila opremljene su vatrootpornim kućištima; cjevovodi su omotani slojevima toplinske izolacije otporne na plamen kako bi se spriječio kontakt zapaljivih medija s visokotemperaturnim cjevovodima. U međuvremenu, metalne brtve za brtvljenje koriste se za prirubnice cjevovoda kako bi se uvelike smanjio rizik od curenja rashladnog sredstva i sekundarnog rashladnog sredstva.
